我是一只会转90°的“交通警察”

——控制阀中的切断阀（气动蝶阀）自述

一份兼顾工程准确性、现场实用性与一点幽默感的技术科普

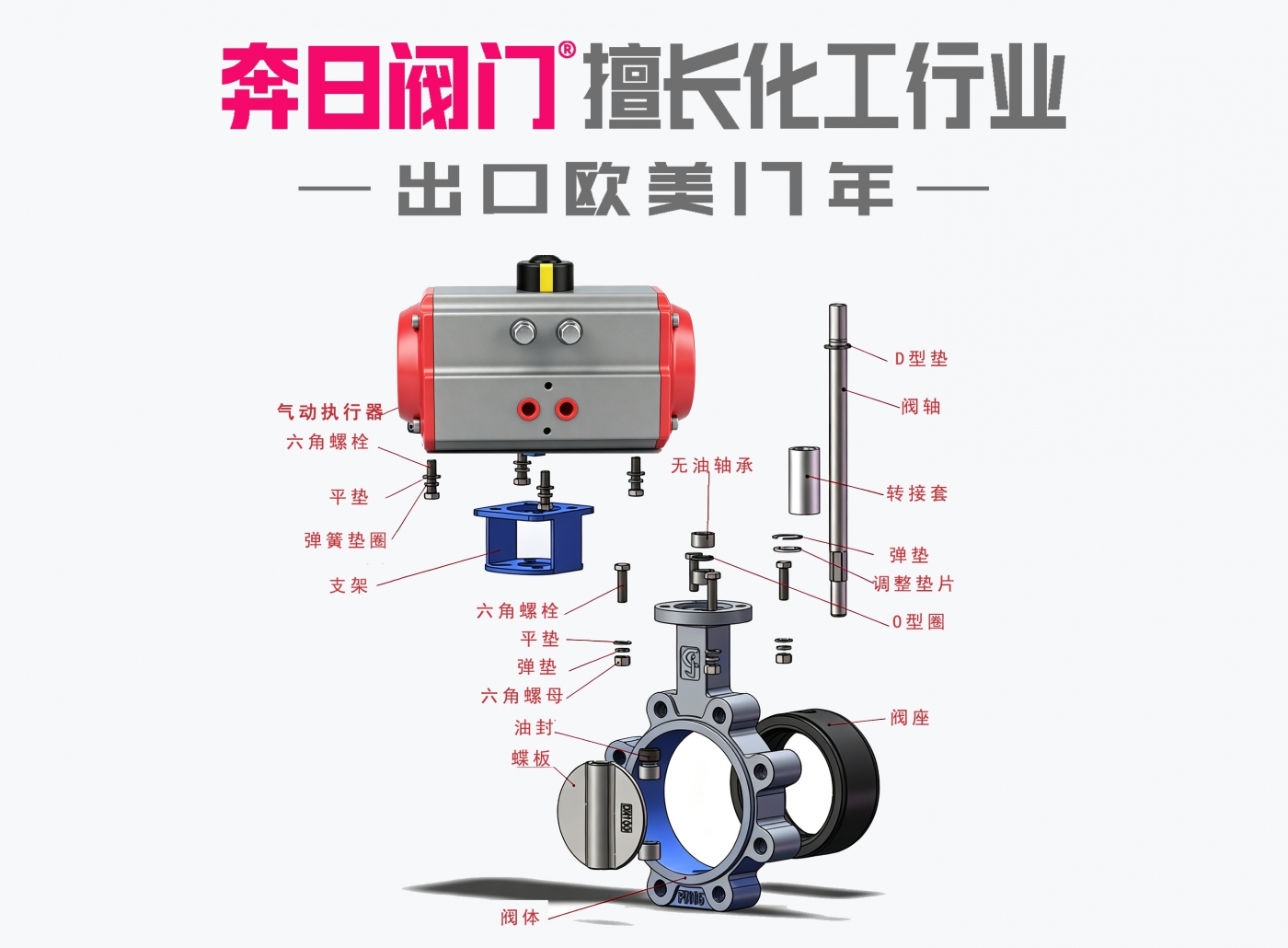

图 1  气动蝶阀的典型外观与内部构件示意（示意图，具体结构以制造商图纸为准）

一、我是谁：先把名字叫准确

大家好，我是一只安装在管道里的气动蝶阀。若按工作任务给我分工，我属于切断阀（也常被叫作开关阀、隔离阀的一类）；若按身体结构来描述，我是一只蝶阀；若按“肌肉”来描述，我由气动执行机构驱动。名字有三层，像工牌、岗位和动力来源，缺一层都不够完整。

我最擅长的动作只有一个：在全开与全关之间快速、明确地切换。我的蝶板绕着阀杆旋转，通常约90°完成一个开关行程。别看动作不复杂，真正的工程价值恰恰在于：在紧急联锁、设备启停、介质隔离和检修安全中，我要做到“该开时开、该关时关、失去动力时按预设方向走”。

二、我的身体构造：零件不多，责任不少

三、我怎样工作：压缩空气让我转身

当控制系统发出开阀或关阀指令时，电磁阀改变气路，压缩空气进入执行机构。执行机构内部的活塞或叶片产生直线力/旋转力，经机构转换为输出扭矩，再通过阀杆带动蝶板转动。蝶板转到目标位置后，限位开关或定位器把位置状态反馈给控制系统。

我的开关逻辑可以用一张小表说明：

四、我最关键的“失气选择”：故障时往哪边走？

工程师常用“故障关（FC）”“故障开（FO）”或“故障保位（FL）”来描述我的安全动作。这里的“故障”可能是仪表风丢失、供电丢失、联锁触发或控制信号异常。

· 弹簧复位执行机构：通过弹簧预置一个安全方向。气源消失时，弹簧把我推向全开或全关。

· 双作用执行机构：开、关都依靠气源，动作力矩通常更灵活；若项目要求失气安全动作，需要额外的储气、锁止或专门的故障安全方案。

· 安全方向没有“统一正确答案”：燃料、可燃气体、蒸汽、冷却水、放空系统的风险不同，必须由工艺危害分析、联锁逻辑和项目规范共同确定。

五、我有什么优点：轻巧、利索、占地少

· 结构紧凑、重量通常较小，尤其在大口径管线中，安装空间和支撑负担往往比一些同口径阀型更友好。

· 四分之一回转，开关速度快，适合联锁和紧急切断场景。实际速度受执行机构、气路、节流件和安全要求影响，不能只看阀门本体。

· 流阻相对较小，维护件较集中；对夹式结构还能减少法兰间距，但检修时对管道同心度和安装操作空间更敏感。

· 可通过气动执行机构、电磁阀、限位开关等组合，接入PLC、DCS或ESD系统，完成远程开关和状态反馈。

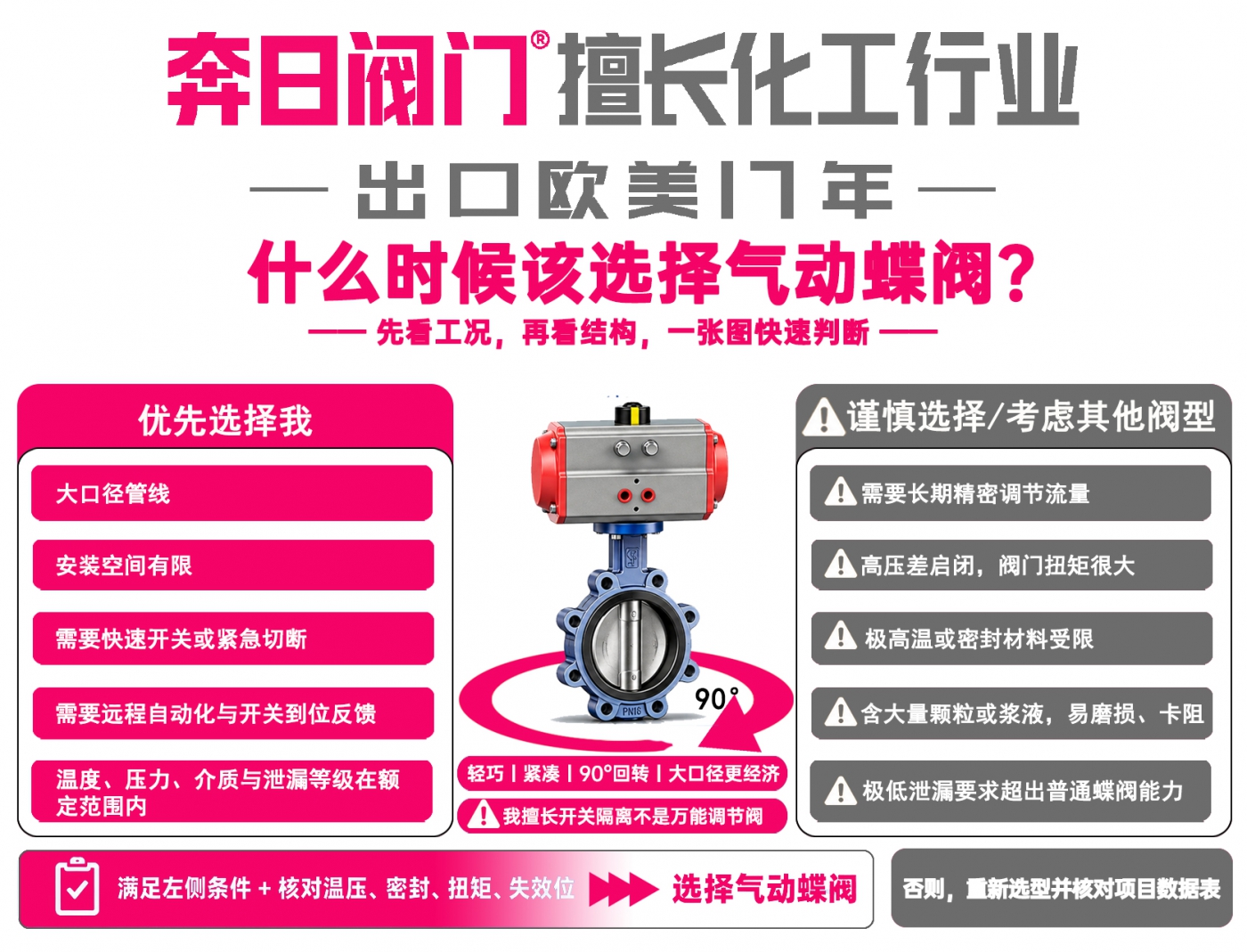

六、我也有边界：不是“万能门”

我最适合的是开关隔离，而不是在所有工况下充当精密调节阀。蝶板长期停在中间位置时，局部流速、噪声、振动、气蚀或冲蚀风险可能增加；是否能调节、调节范围多大，要看阀门特性、介质和工艺计算。

七、怎样挑选我：把问题问完整再下单

选型不是“看口径、看价格、再祈祷”。下面这份清单适合作为技术询价和数据表审查的起点：

八、安装与调试：把我装对，比把我买贵更重要

· 安装前核对阀门铭牌、流向要求（若制造商有规定）、压力等级、密封材料和执行机构动作方向。

· 管道要清洁、对中，避免焊渣、砂砾和异物进入阀体；法兰间距应满足阀门放入且蝶板能自由转动。

· 对夹式蝶阀安装时，先用螺栓定位，再手动/低压试转，确认蝶板边缘没有撞击相邻管道或垫片；不要用阀门去“拉”歪管道。

· 气源应经过适当过滤、减压和排水；供气压力、接口尺寸、气管弯曲半径和电磁阀线圈电压要符合产品资料。

· 调试至少验证：全开到位、全关到位、开关方向、限位反馈、失气动作、联锁逻辑、开关时间和现场泄漏。

· 任何带压拆卸、松法兰或拆执行机构的操作，都必须执行隔离、泄压、挂牌上锁和验证无能量等现场安全程序。

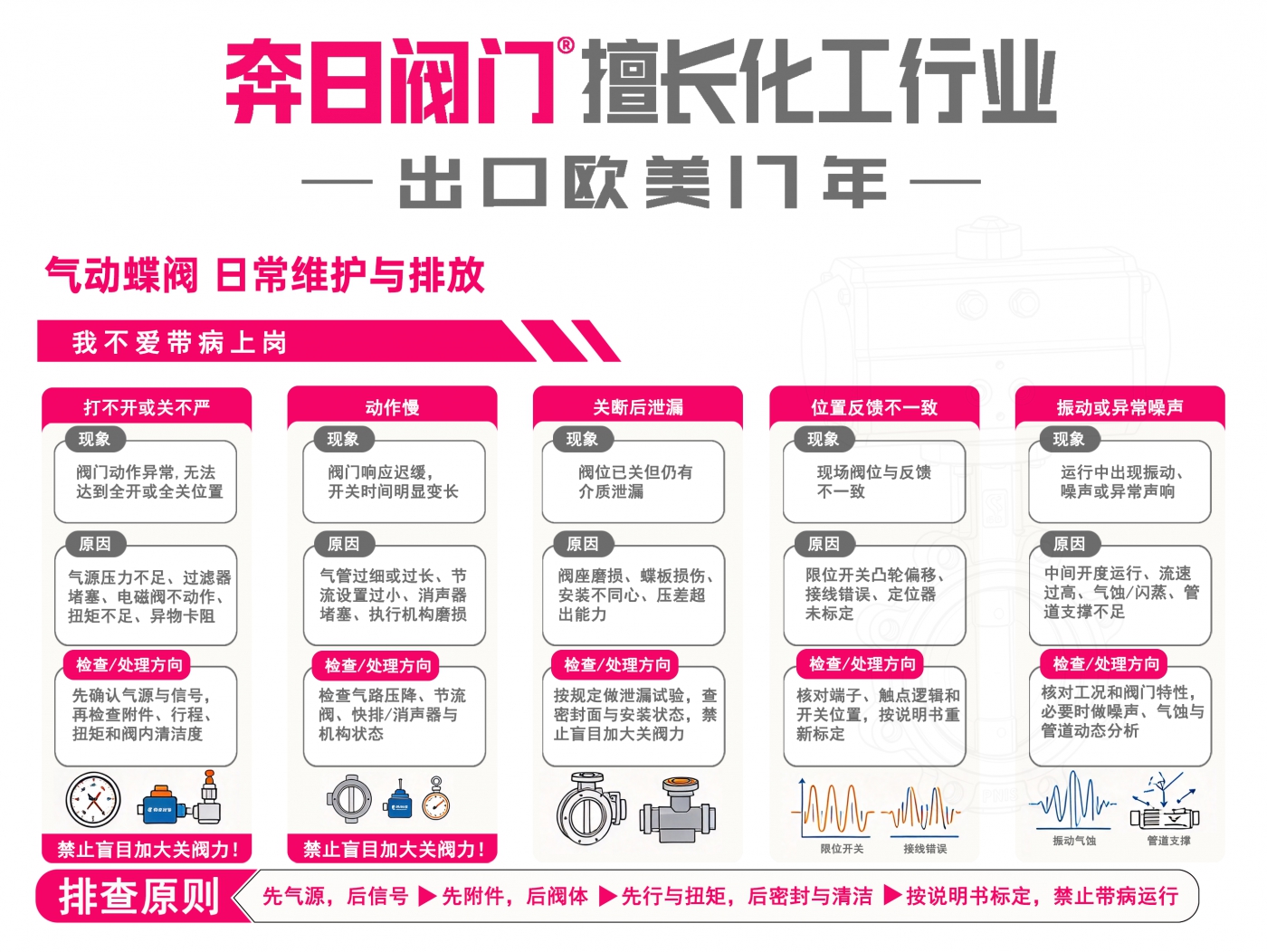

九、日常维护与排故：我不爱“带病上岗”

维护周期应按介质、动作频率、环境和失效后果制定，不宜套用一个“万能月检表”。常见项目包括：检查气源品质和泄漏、紧固件状态、执行机构动作、限位反馈、阀杆/密封处异常、阀体腐蚀以及联锁测试记录。

十、安全边界：我能执行命令，但不能替人做风险决策

我可以提供可靠的机械隔离和自动动作，却不能替代工艺设计、危险分析、压力管道管理或现场许可制度。尤其要注意：

· 阀门关闭不等于系统已经安全。上游、下游、旁路、蓄压腔、热介质和残余气体都可能继续带来危险。

· 若我承担紧急切断功能，必须验证动作时间、能源失效后的安全位、联锁逻辑、测试周期和旁路管理。

· 不要把“气动”误解成“天然防爆”或“天然免维护”。防爆等级、线圈认证、气源洁净度和环境温度都要分别核对。

· 任何改装（例如更换执行机构、改变故障位、改用不同阀座材料）都应重新核对扭矩、温压、泄漏等级和控制逻辑。

十一、最后让我用第一人称总结

我是一只把“蝶板旋转”与“压缩空气”结合起来的管道开关阀。我的拿手戏是快速、清楚地完成开和关；我的强项是结构紧凑、适合大口径、便于自动化；我的短板是不能在所有工况下替代精密调节阀，也不能凭一张外观照片就完成选型。

你可以把我看成工厂管道里的交通警察：绿灯时，我让介质通行；红灯时，我把通道截住；遇到停电、失气或联锁，我还要按事先约定的安全方向行动。不过，交通规则要由系统设计，红绿灯要由控制逻辑，执法记录要靠测试与维护——我负责转身，工程师负责让这一转身值得信任。
